一.产品概述
WD-G1202M-RTU 系列工业级电力网桥是由昆山网电科技有限公司自主研发的一款高性能工业级电力线通信产品。该系列产品支持宽电压输入【DC9-36V （WD-G1202M-RTU-D01）或 DC18-72V（WD-G1202M-RTU-D02）】，并兼容多种主流通信协议标准，包括 HomePlug AV2、Profinet、EtherNet/IP 以及 Modbus TCP，充分满足不同场景的通信需求。
目前，这款产品已广泛应用于多个行业的复杂现场环境，包括铁路、矿产、工业通信、飞机场、地铁、煤矿、智能仓储、工业自动化控制以及自动车库等领域。无论是传统的有线通信还是滑触线场景，WD-G1202M-RTU 均展现出卓越的稳定性和可靠性，为各类工业场景提供了高效、稳定的通信解决方案。



二.产品特性
2.1技术参数
●  支持HomePlugAV2/HomePlugAV、Profinet、EtherNet/IP Modbus TCP通信议协议标准
●  支持一路半双工RS485接口，最高波特率115200bps
●  支持一路半双工RS232接口，最高波特率115200bps
●  支持两路千兆以太网口和一路千兆SFP光口
●  工业DIN轨安装，最远传输距离600m
●  速率自适应

2.2管理性
●  802.3D Ethernet Bridge
●  Quality of Service(QoS)
●  IGMO(IPv4)Snooping&MLD(IPv6)Snooping

2.3工作环境
●  使用环境工作温度：-40℃-95℃
●  操作环境工作温度：10%-90%
●  非凝結状态保存湿度：5%-90% 非凝结状态

2.4设计标准
●  IEC 60529
●  IEC 50022
●  IEC 60068-2-6 MIL-STD-810G
●  HomePlugAV
●  HomePlugAV2



三.特点
●  丢包率：小于0.01%(100M，负荷70%测量)
●  支持7*24小时全天候工作
●  PING值小于2MS



四.静电放电抗扰度
●  监测单元应能承受试验电压：±6KV的直接放电，±8KV的空气放电
●  每个敏感试验点放电次数：正负极性各10次，每次放电间隔1s
按B/T17626.2-2006的要求进行



五.电快速瞬变脉冲群(共模)抗扰度
●  监测单元应能承受试验电压：电源电压断口与地之间，±2KV
●  信号回路与地之间：±1.0KV
●  重复频率：5KHz
●  试验时间：1min/次
●  试验电压次数：正负极性各5次
●  按GB/T 17626.4-2008的要求进行



六.防震动
满足TB1433的MX3级要求(0~200HZ，2g加速度，最大振幅7mm)，测试过程中接口无松动、器件脱焊及掉落。

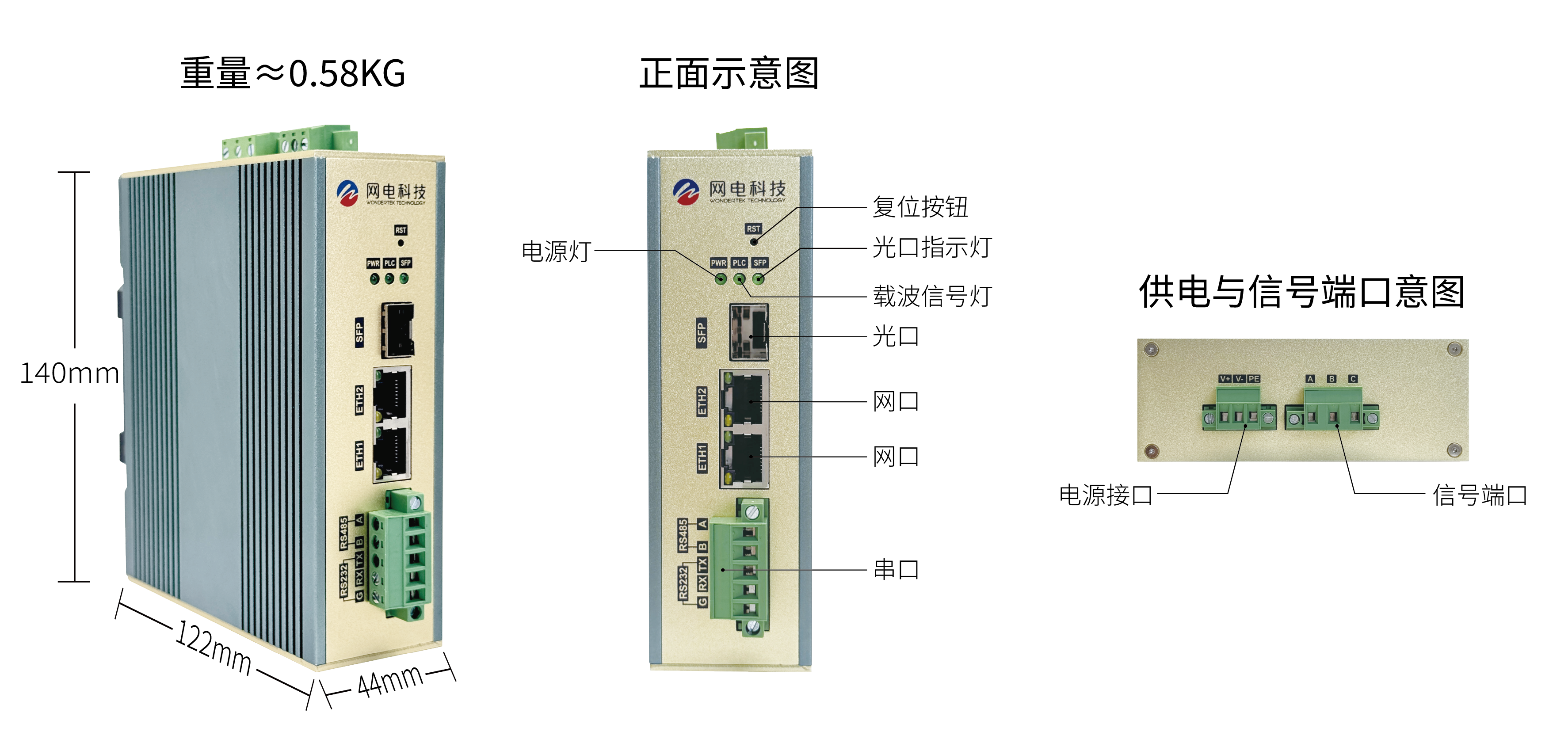

七.尺寸及端口说明

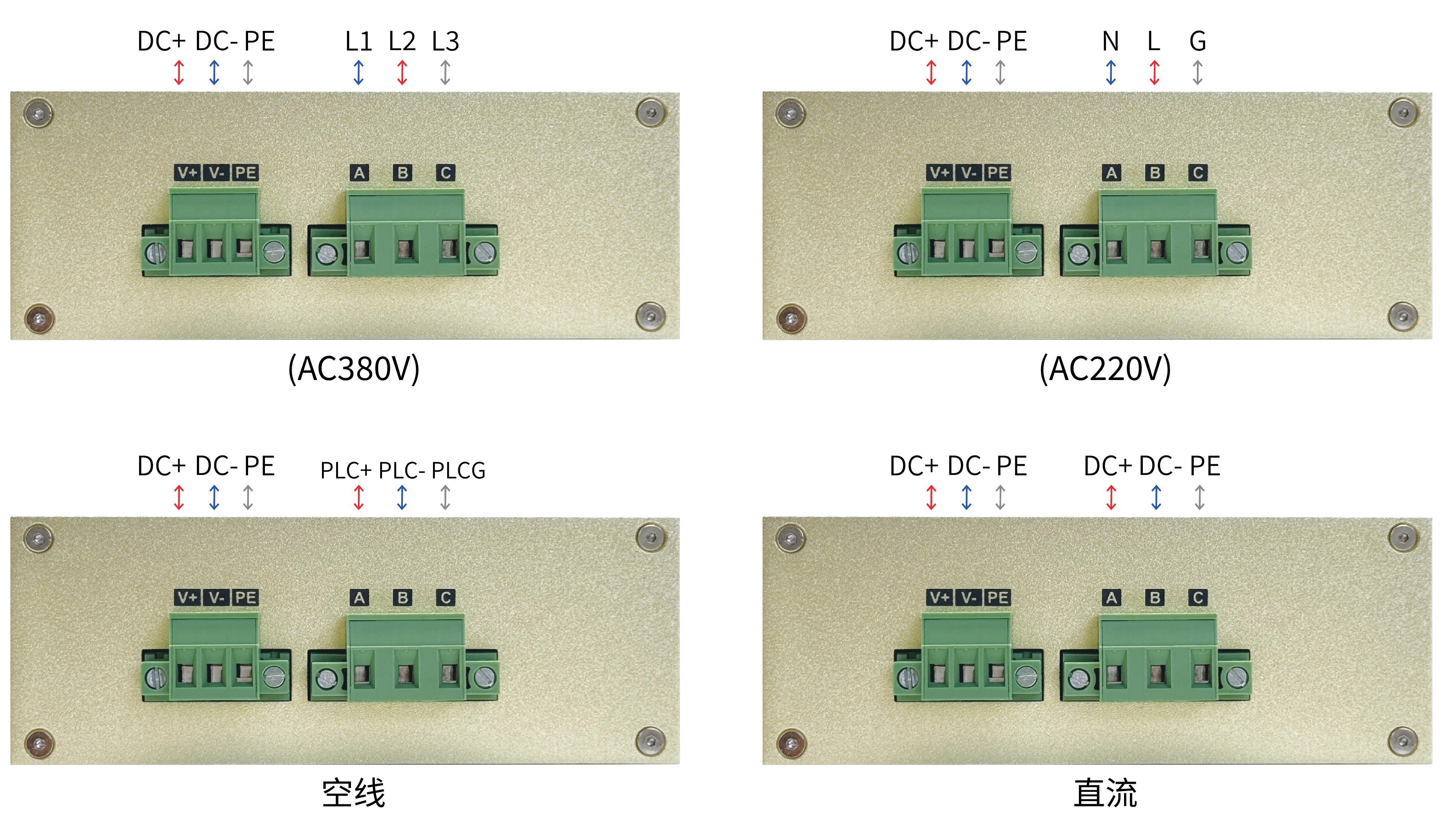

接线线径不超过2.5mm² ,建议使用0.5mm²---2mm²线径线缆



八.端口及指示灯简介及相关故障原因

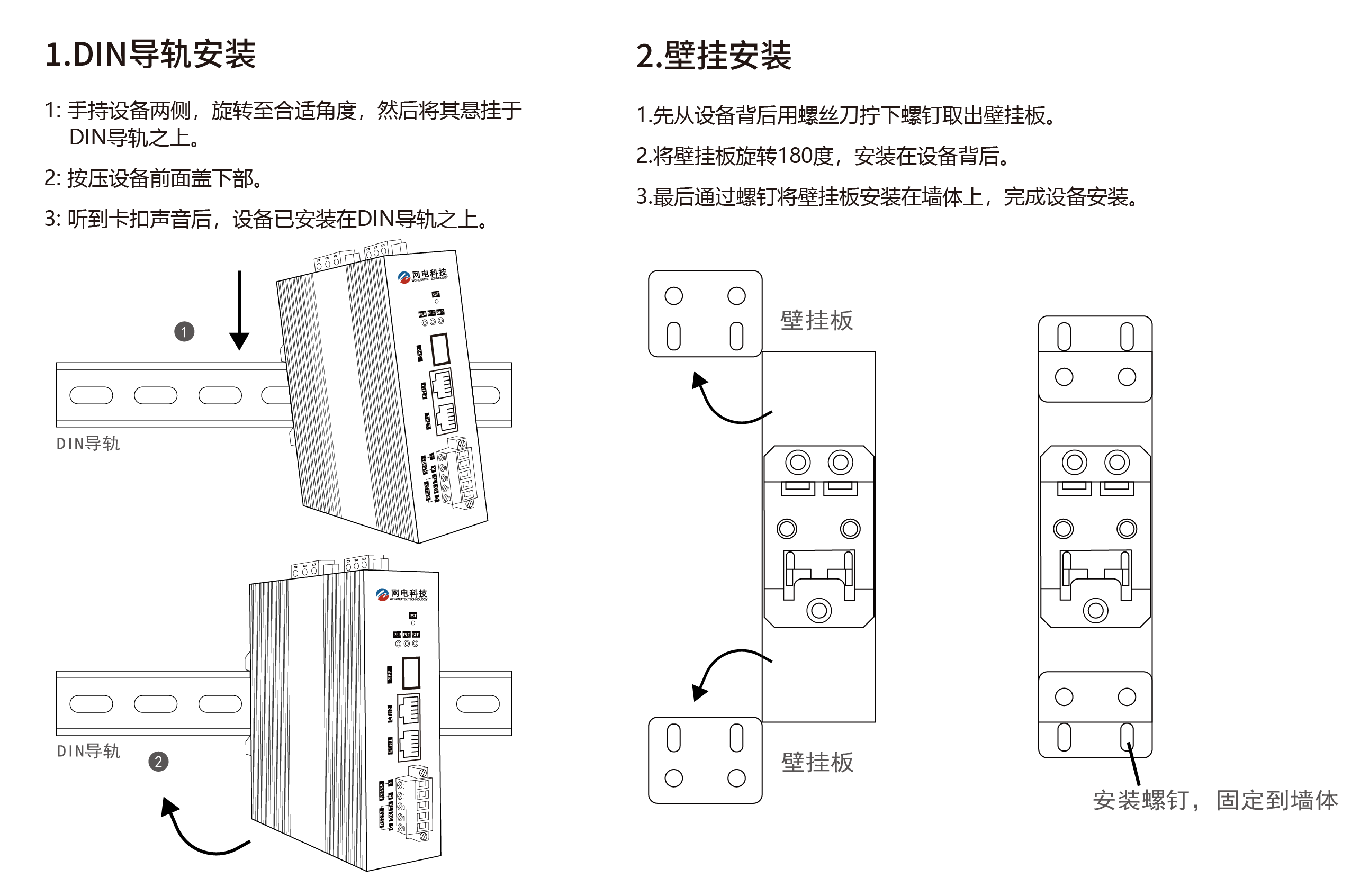

九.产品安装方式

十.设备连接

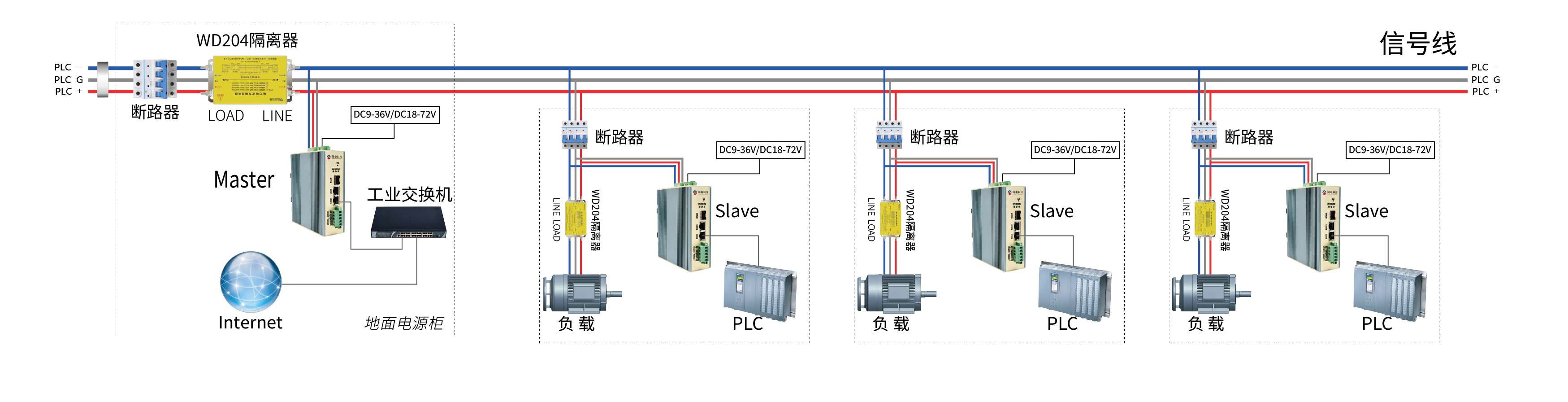

10.1：基于网口连接的主站与从站通信解决方案

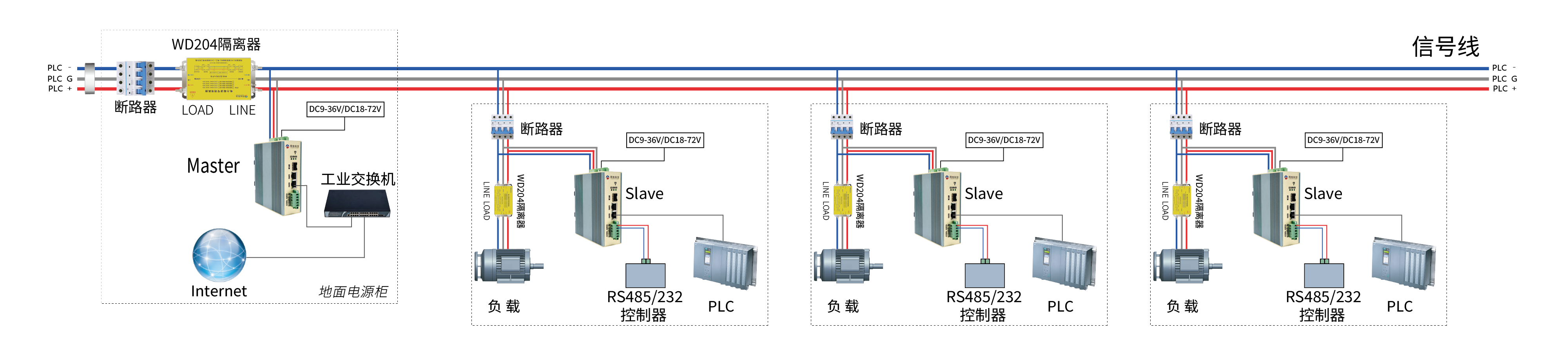

10.2：主站网口与从站多模式通信（网口/RS485/RS232）解决方案

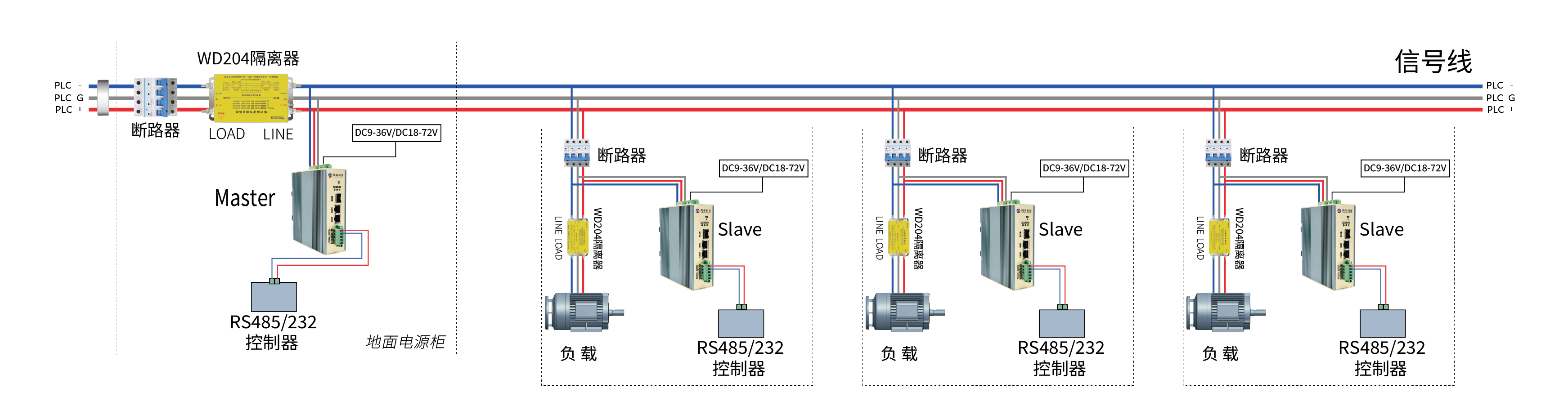

10.3：基于RS485/RS232串口的主从站通信解决方案

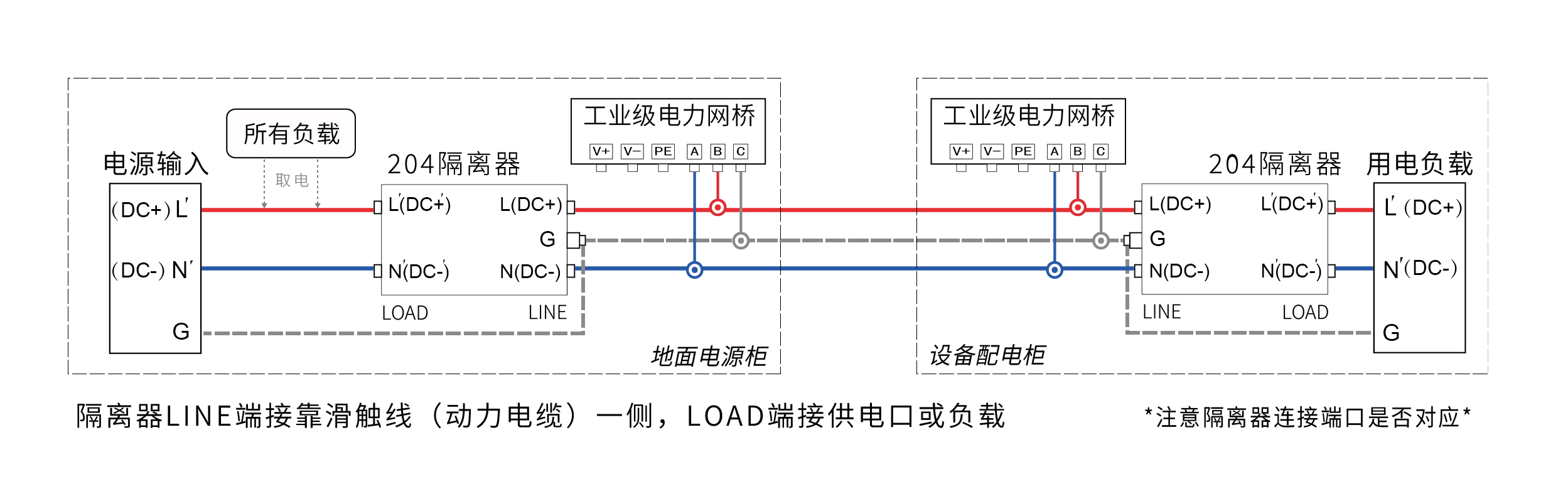

10.4：WD204系列电力网桥专用隔离器接线

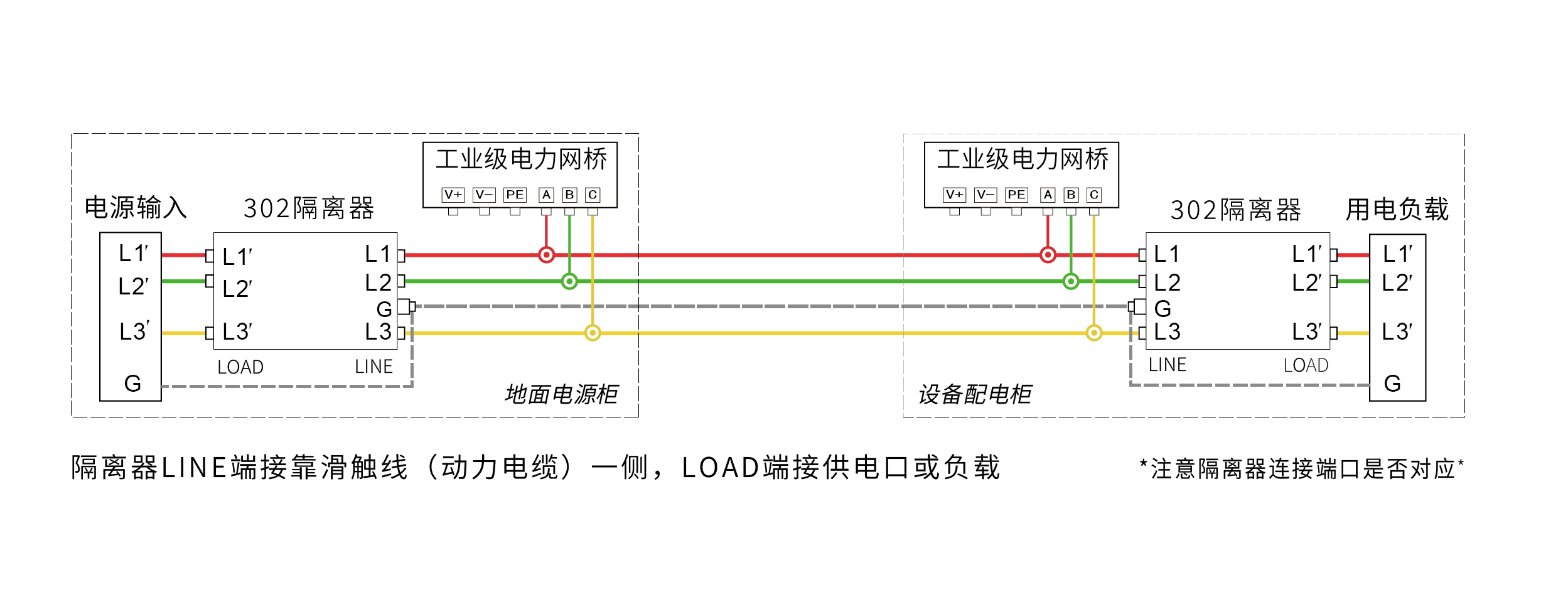

10.5：WD302系列电力网桥专用隔离器接线

十一.产品信息参数

型号	WD-G1202M-RTU-D01 / WD-G1202M-RTU-D02
接口	2*LAN 10/100/1000Base-TX自适应RJ45端口、1*SFP接口、1*DC电源接口、3芯信号端口、RS485通讯端口、RS232通讯端口
LED灯描述	SFP信号灯、PLC信号灯、电源灯
传输频段	2-68MHz
协议标准(PHY)	IEEE802.3、IEEE802.3x、IEEE802.3u、HomePlugAV2
安全协议	128-AES资料加密及密钥管理技术
物理层传输速率	1200Mbps
RS485/RS232传输速率	115200bps
每组数	128
调制方式	OFDM
最大有效资料传输速率	TCP/IP 530Mbps
管理	远程 Firmware 升级、支持 TR-069（可选）、802.1D Ethernet Bridge、802.1Q VLAN、Quality of Service(QoS)
使用环境工作温度	-40℃-95℃
适用电压	AC660V Max / DC660V Max
输入电压	DC9-36V （WD-G1202M-RTU-D01 ）、DC18-72V （WD-G1202M-RTU-D02）
尺寸大小	140*120*45mm（L×W×H）
重量	约 0.58kg
操作环境	工作温度:10%-85% 非凝結状态 保存湿度 5%-90% 非凝結状态
认证	FCC、CE class B、WEEE、RoHS
