一、产品概述
WD-G1202M-PCBA工业级电力网桥模块是由昆山网电科技有限公司开发的双网口工业级电力线通信模块。紧凑的体积设计，丰富接口，方便任何厂家快速集成。目前已广泛应用于铁路，矿产，工业通讯，飞机场，地铁，煤矿，智能仓储，工业自动化控制，自动车库等有线或滑触线等诸多现场。
二、产品参数.
| 型号 | WD-G1202M-PCBA |
| 接口 |
2*10/100/1000Mbps XH2.54 8P 端子、1*直流5V XH2.54 3P 端子、1*PLC信号 XH2.54 3P 端子 |
| LED灯描述 | 以太网信号灯*2 PLC信号灯*1 电源灯*1 |
| 协议标准（PHY） | IEEE802.3、IEEE802.3x、IEEE802.3u HomeplugAV2 |
| 传输频段 | 2-68MHz |
| 调制方式 | OFDM |
| 安全协议 | 128-AES 资料加密及密钥管理技术 |
| 物理层传输速率 | 1200Mbps |
| 每组数 | 128 |
| 电源 | 5V 直流供电 |
| 工作环境 | 工作温度：-40℃-75℃ 湿度：10%-90%RH 不凝结 存储温度：-45℃-85℃ 存储湿度：5%-90%RH 不凝结 |
| 尺寸大小 | 90*65*11mm（L*W*H) |
| 重量 | 约0.1kg |
| 认证 | FCC、CE ,RoHS |
| 质保 | 3年 |
三、产品特性和优势
1、工业级设计，产品可工作在-40℃-85℃
2、集成线性放大器和2个千兆网口
3、采用高效 DC-DC 电源设计，5V 电源输入
4、兼容 HomePlugAV/HomePlugAV2 协议
5、MIMO/SISO 传输模式自动切换

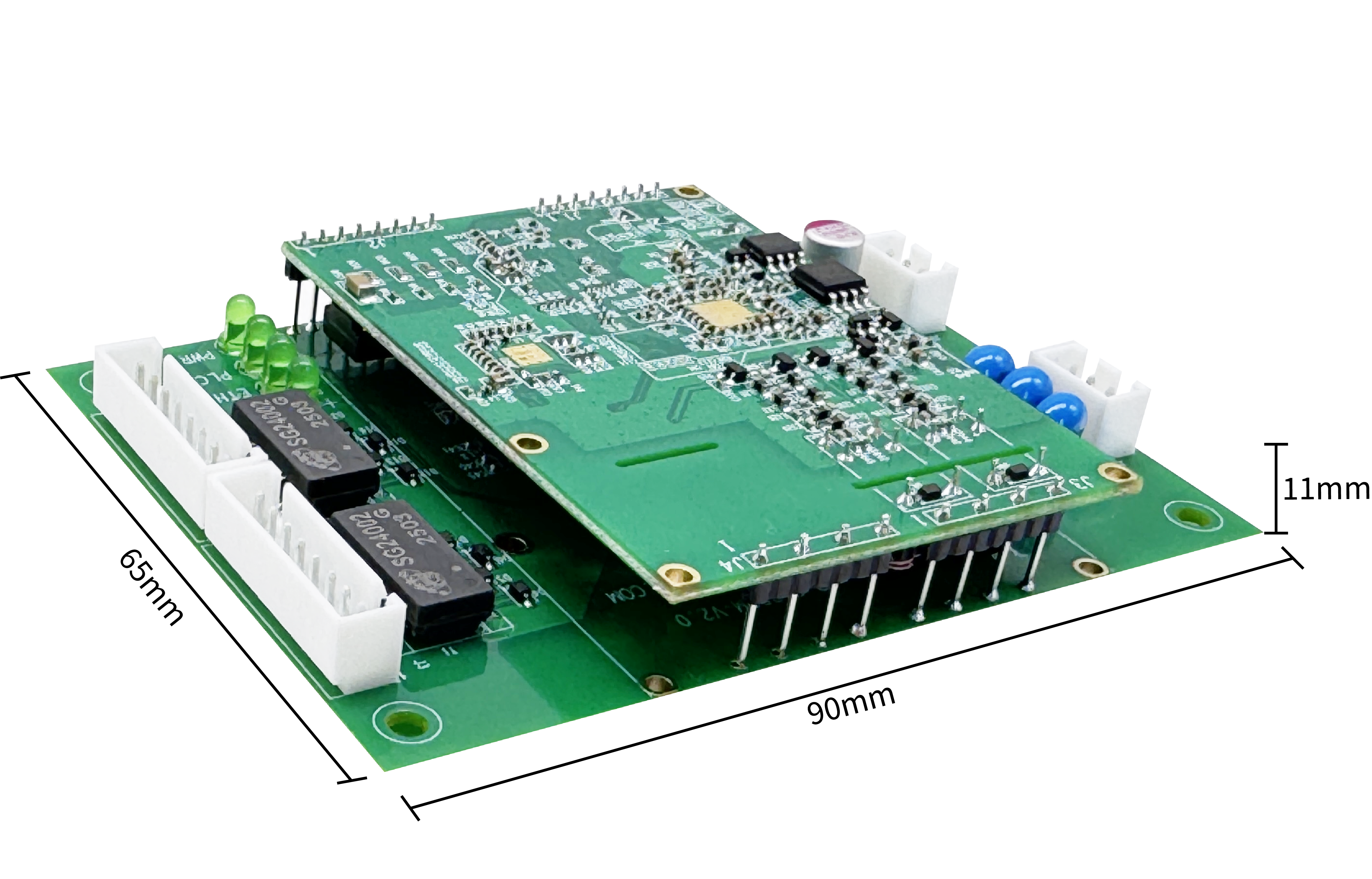

6、尺寸 90mm*65mm *11mm
7、采用 4个固定孔位（见孔位图）
8、智能 Qos、IGMP Snooping
10、物理速度 1200Mbps Max
11、TCP/IP 速度 550Mbps Max
12、双网口设计
13、传输距离 600 米 Max

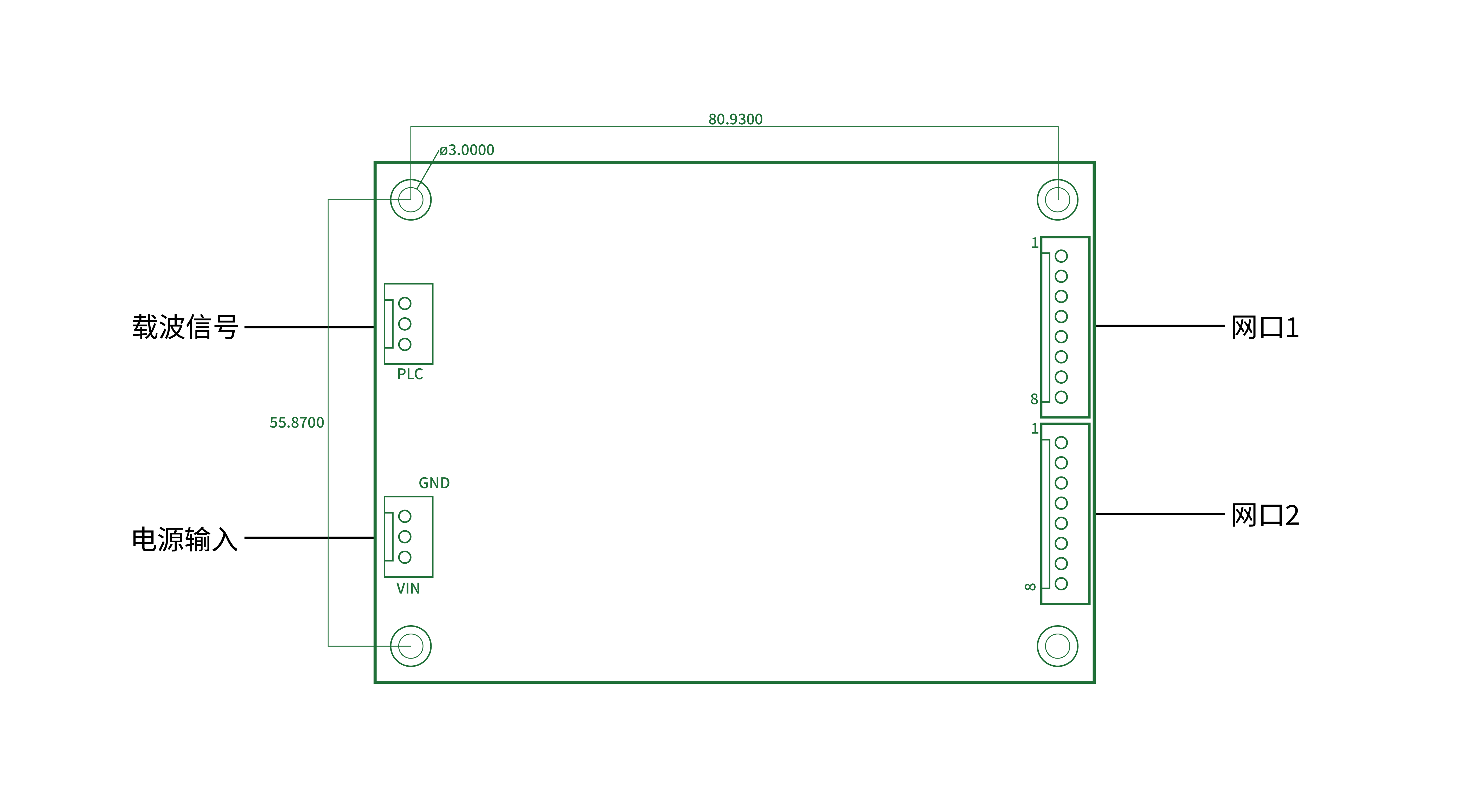

四、产品尺寸孔位图

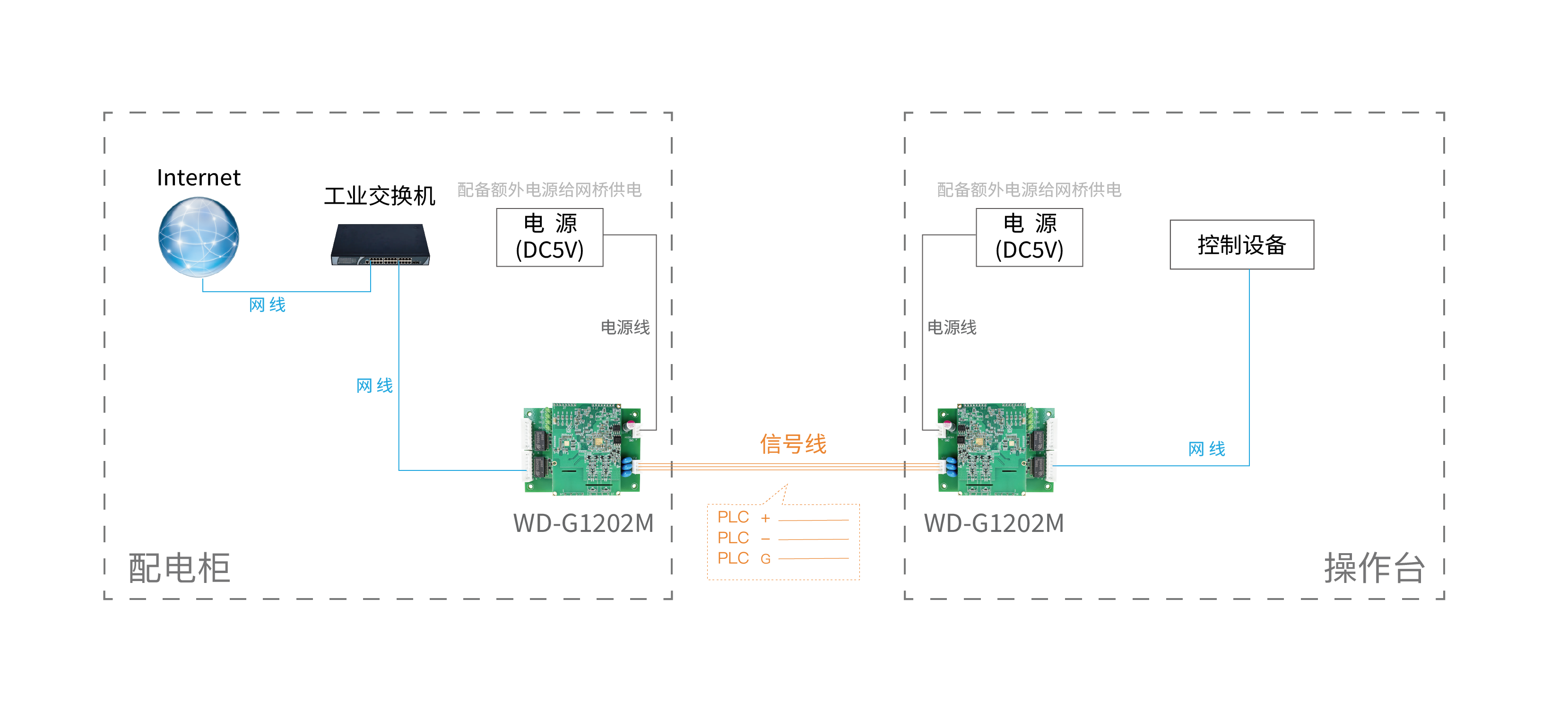

五、拓扑图
