BPL智能电力网桥

BPL智能电力网桥
WD-1001M-BPL系列



产品概述:

BPL智能电力网桥是由昆山网电科技有限公司开发的带有自动路由中继功能的工业级电力线通信产品。该产品采用ITU-T G.9960 G.hn通信协议标准,目前已广泛应用于工厂自动化、集中式数据采集、智能充电桩、智能楼宇、智能城市路灯、智能电表、太阳能电池板监测、铁路,矿产等诸多现场。


产品特性:

1.1.1 技术参数

  •  支持G.hn 协议标准。

  •  工业DIN规安装或固定安装方式。

  •  最多可以实现10级中继。

  •  速率自适应。

  •  支持Profinet、EtherNet/IP、Modbus TCP

1.1.2 管理性

  •  远程Firmware升级(TR069);
  •  802.3D Ethernet Bridge;
  •  802.1Q VLAN;
  •  Quality of Service(QoS) ;
  •  IGMO(IPv4)Snooping&MLD(IPv6)Snooping。

1.1.3工作环境

  •  使用环境工作温度  -40℃-85℃。
  •  操作环境  工作温度:10%-85% 非凝結状态 保存湿度5%-90% 非凝結状态。

1.1.4 设计标准

  • ITU-T G.9960
  • IEC 60529
  • IEC 50022
  • IEC 60068-2-6



技术参数:

接口

1*LAN 10/100自适应 RJ45端口,MDI/MDX 支持

LED灯描述

以太网信号灯 PLC信号灯 电源灯

传输频段

2-50MHz and MIMO

协议标准(PHY)

ITU-T G.9960 (G.hn) IEEE802.3,IEEE802.3x, IEEE802.3u

安全协议

128-AES资料加密及密钥管理技术

物理层传输速率

200Mbps

每组数

60

调制方式

OFDM

最大有效资料传输速率

TCP/IP  100Mbps

管理

远程Firmware 升级,支持TR-069(可选)

802.1D Ethernet Bridge

802.1Q VLAN

Quality of Service(QoS)

使用环境工作温度

-40℃-85℃

尺寸大小

120*90*45mm(L×W×H)

重量

约0.30kg

操作环境

工作温度:10%-85% 非凝結状态 保存湿度5%-90% 非凝結状态

认证

FCC、CE class B,WEEE,RoHS

中继数

最多10级中继

传输距离

约5000米

传输线路

三线传输MIMO模式 、两芯线SISO模式





1.2特点

(1)丢包率:小于0.1%(100M,负荷70%测量);
(2)支持7*24小时全天候工作 ;
(3)具备硬件看门狗功能 ;
(4)PING值小于30MS。

1.3静电放电抗扰度

监测单元应能承受试验电压:±6kV的直接放电,±8kV的空气放电;
每个敏感试验点放电次数:正负极性各10次,每次放电间隔1s。
按B/T 17626.2-2006的要求进行。

1.4电快速瞬变脉冲群(共模)抗扰度

监测单元应能承受试验电压:
电源电压端口与地之间:±2.0kV;
信号回路与地之间:±1.0kV;
重复频率:5KHz;
试验时间:1min/次;
试验电压次数:正负极性各5次。
按GB/T 17626.4-2008 的要求进行

1.5浪涌(冲击)抗扰度

监测单元应能承受试验电平:±2kV;
连续脉冲间的时间间隔:1min/次;
试验次数:正负极性各5次。
按GB/T 17626.5-2008 的要求进行。(防护采用全模式防护,采用压敏电阻串放电管方式)

1.6防振动
满足TB1433的MX3级要求(0~200HZ, 2g加速度,最大振幅7mm),测试过程中,接口无松动、器件脱焊及掉落。

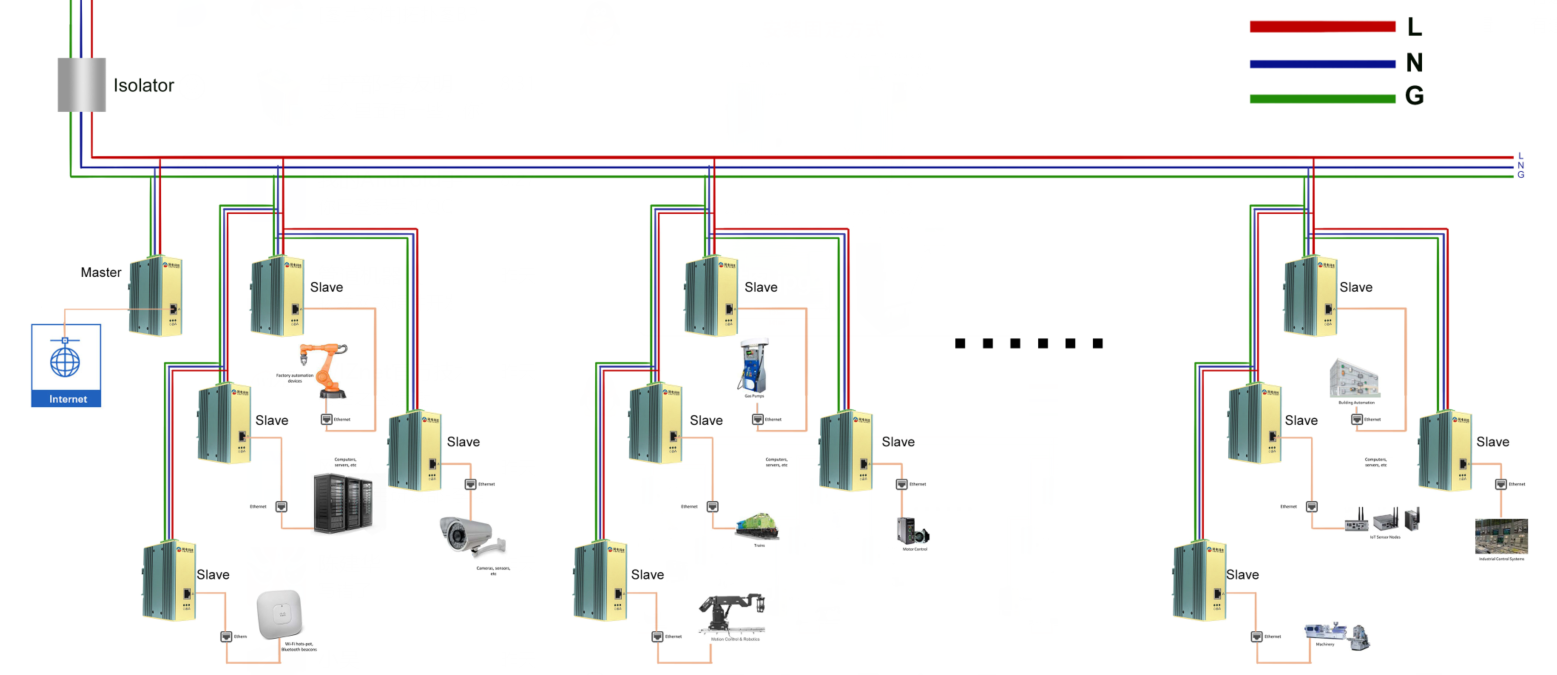

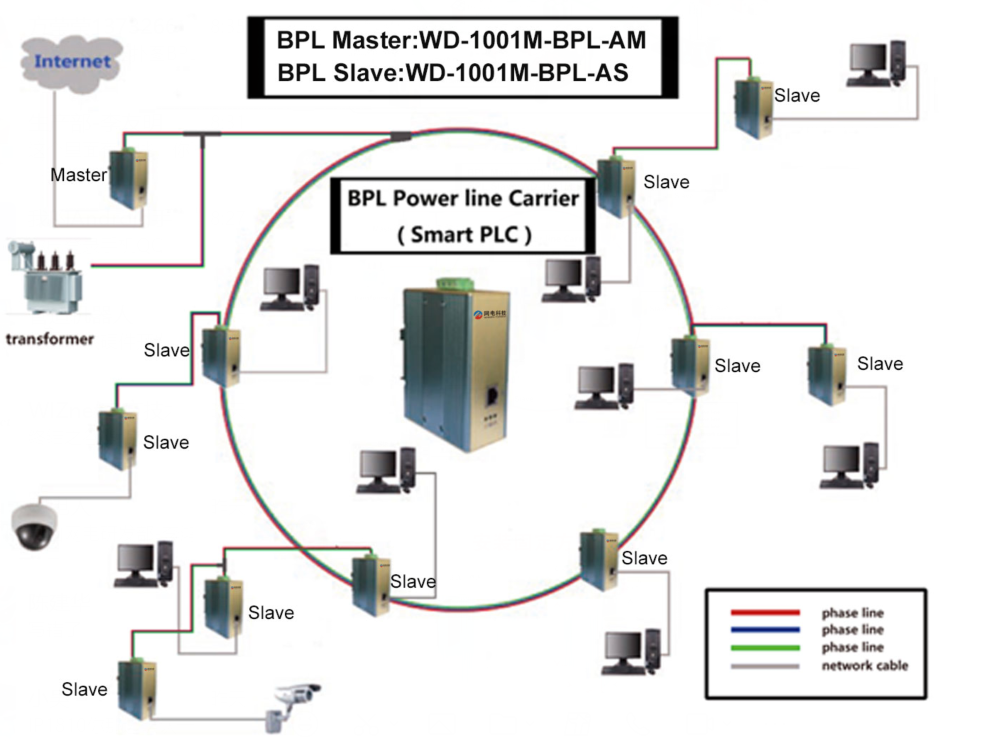

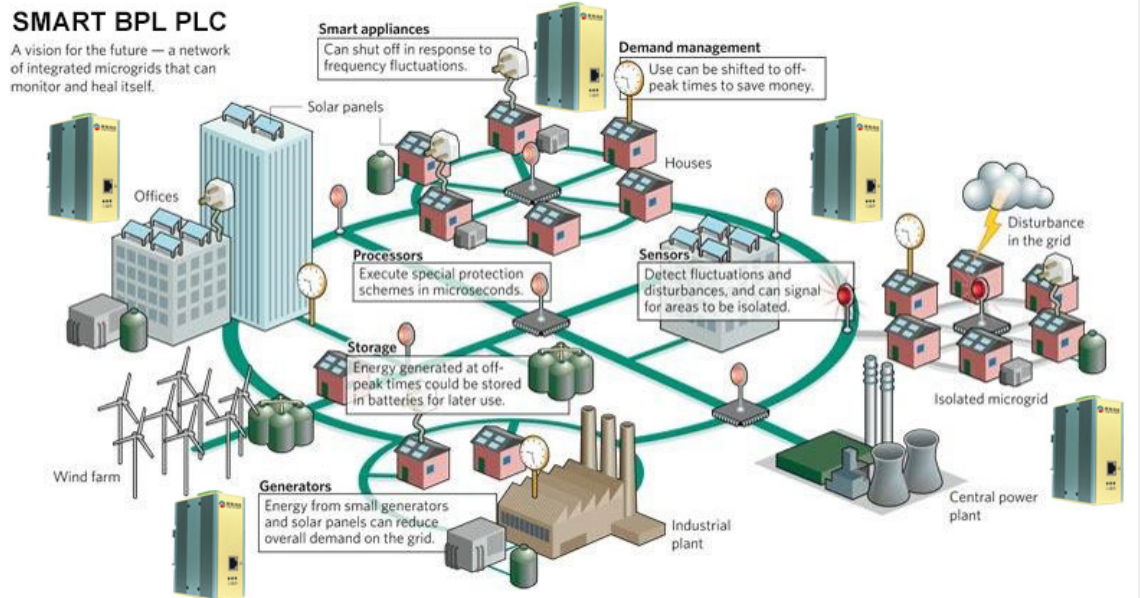

系统应用框图:

BPL智能电力网桥






            BPL智能电力网桥

BPL智能电力网桥

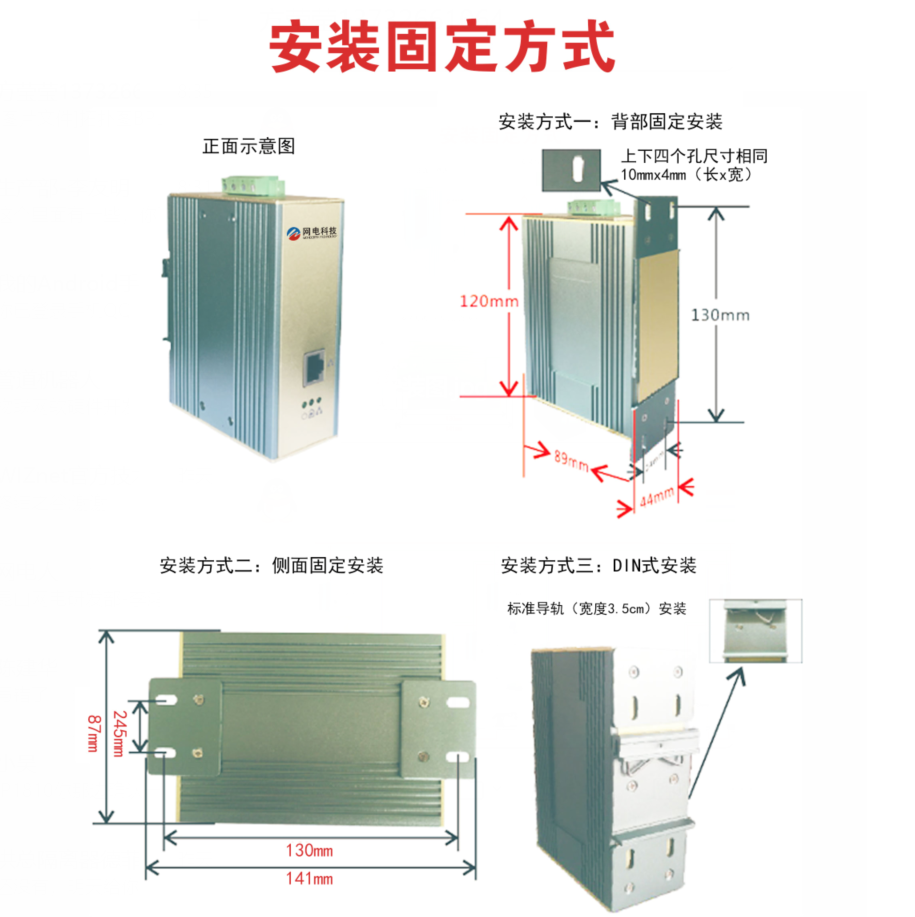

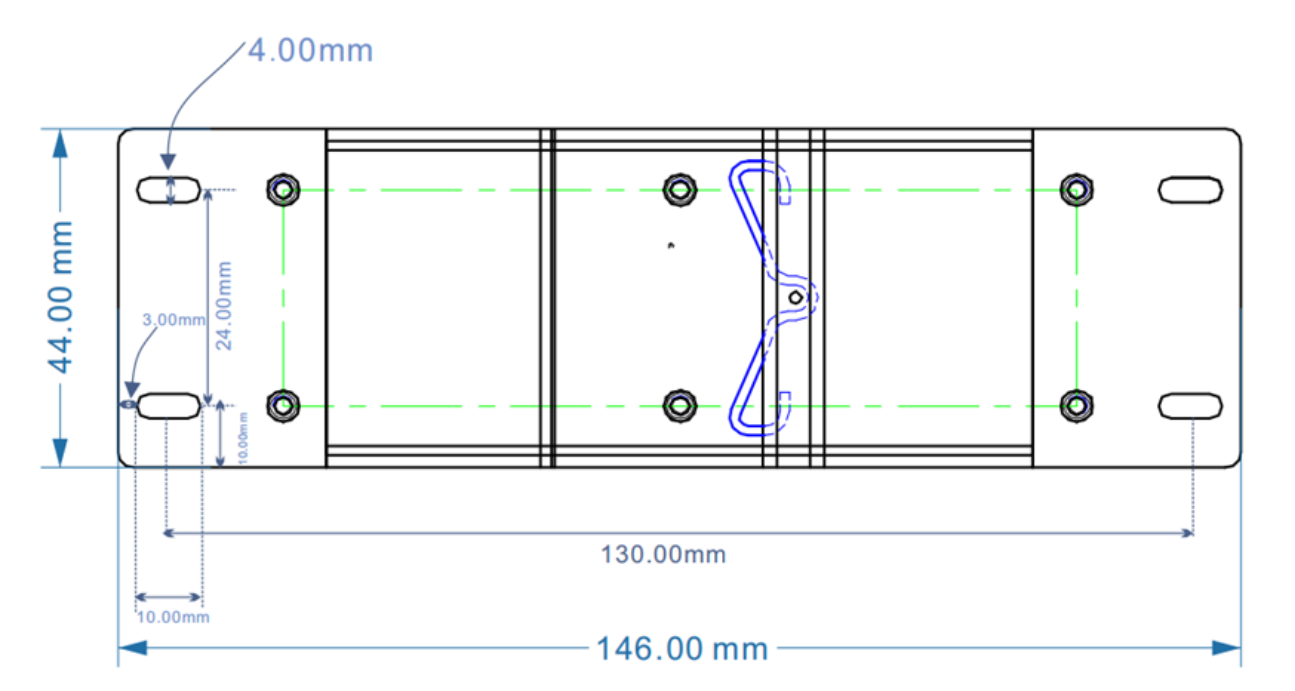

安装图:

BPL智能电力网桥

 BPL智能电力网桥
