产品概述

WD-1201M-DIN(V3)工业级电力网桥是由昆山网电科技有限公司开发的工业级电力线通信产品。该产品适用 AC3*380V、AC220V 电力线路，支持 HomePlugAV2、Profinet、EtherNet/IP Modbus TCP 通信协议标准。目前已广泛应用于铁路、矿产、工业通讯、飞机场、地铁、煤矿、智能仓储、工业自动化控制、自动车库等有线或滑触线等诸多现场。



1.1 产品特性



1.1.1 技术参数

l 支持HomePlugAV协议标准
l 工业DIN规安装
l 最远传输距离500m
l 速率自适应
l 支持Profinet、EtherNet/IP、Modbus TCP



1.1.2 管理性

l 远程Firmware升级（TR069）
l 802.3D Ethernet Bridge
l 802.1Q VLAN
l Quality of Service(QoS)
l IGMO(IPv4)Snooping&MLD(IPv6)Snooping



1.1.3工作环境

l 使用环境工作温度  -40℃-85℃

l 操作环境  工作温度:10%-85% 非凝結状态 保存湿度5%-90% 非凝結状态



1.1.4 设计标准

IEC 60529
IEC 50022
IEC 60068-2-6
MIL-STD-810G
HomePlugAV2



规格参数



型号	WD-1201M-DIN(V3)
接口	1*LAN 10/100/1000Base-TX 自适应 RJ45 端口、1*电源接口 MDI/MDX
LED 灯描述	以太网信号灯、PLC 信号灯、电源灯
传输频段	2-68MHz
协议标准(PHY)	IEEE802.3、IEEE802.3x、IEEE802.3u、HomePlugAV2
安全协议	128-AES 资料加密及密钥管理技术
物理层传输速率	1200Mbps
每组数	128
调制方式	OFDM
最大有效资料传输速率	TCP/IP 530Mbps
管理	远程 Firmware 升级、支持 TR-069（可选） 802.1D Ethernet Bridge 802.1Q VLAN Quality of Service(QoS)
使用环境工作温度	-40℃-95℃
适用电压	AC 3*380V、AC 220V
输入电压	AC 85V~520V、DC100V-700V
尺寸大小	120*90*45mm（L×W×H）
重量	约 0.25kg
操作环境	工作温度:10%-85% 非凝結状态 保存湿度 5%-90% 非凝結状态
认证	FCC、CE class B、WEEE、RoHS





1.2特点

（1）丢包率：小于0.1%（100M,负荷70%测量）
（2）支持7*24小时全天候工作
（3）具备硬件看门狗功能
（4）PING值小于2MS


1.3静电放电抗扰度

监测单元应能承受试验电压： ±6kV的直接放电，±8kV的空气放电
每个敏感试验点放电次数：正负极性各10次，每次放电间隔1s
按B/T 17626.2-2006的要求进行


1.4电快速瞬变脉冲群(共模)抗扰度

监测单元应能承受试验电压：电源电压端口与地之间：±2.0kV
信号回路与地之间：±1.0kV
重复频率：5KHz
试验时间：1min/次
试验电压次数：正负极性各5次
按GB/T 17626.4-2008 的要求进行


1.5浪涌(冲击)抗扰度

监测单元应能承受试验电平：±2kV
连续脉冲间的时间间隔：1min/次
试验次数：正负极性各5次
按GB/T 17626.5-2008 的要求进行。 （防护采用全模式防护，采用压敏电阻串放电管方式）


1.6防振动

满足TB1433的MX3级要求（0~200HZ, 2g加速度，最大振幅7mm），测试过程中，接口无松动、器件脱焊及掉落

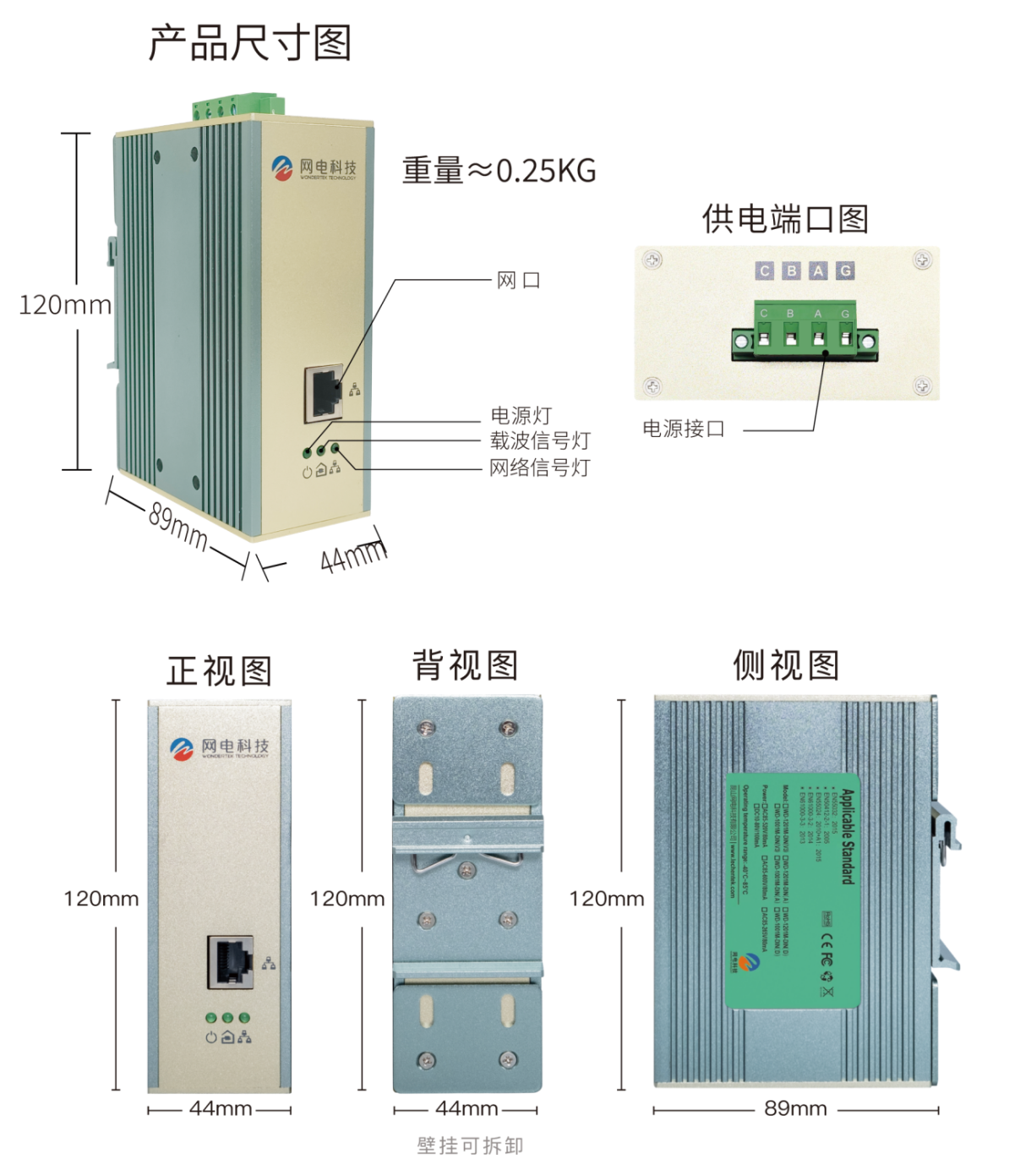

1.7  尺寸及端口说明



 1.8  系统架构图

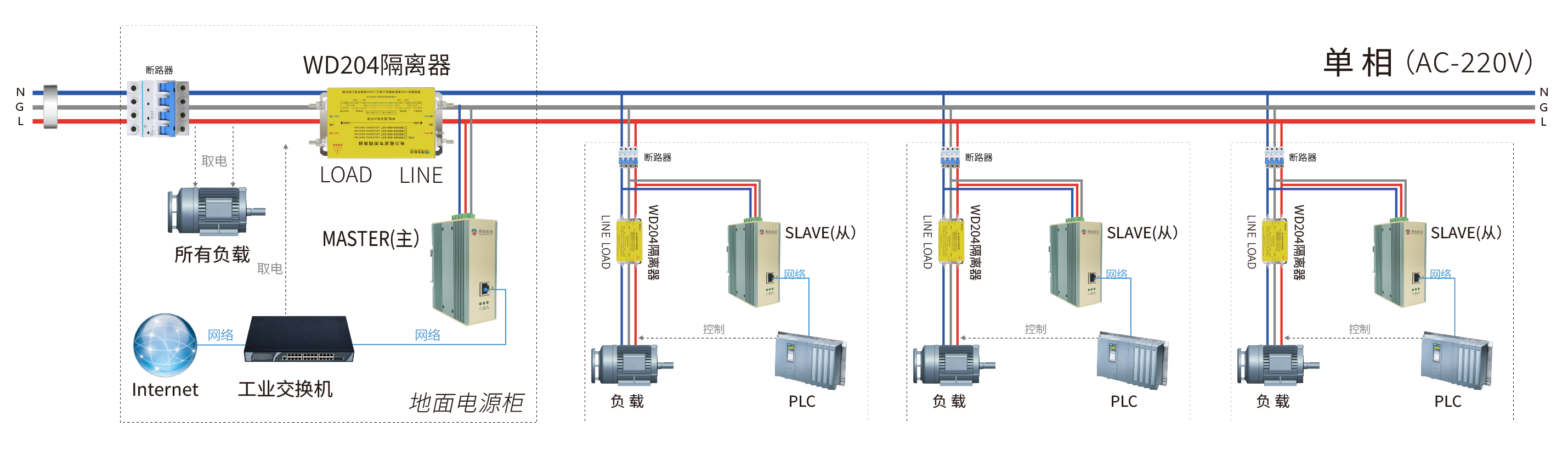

 1.8.1：单相电力环境

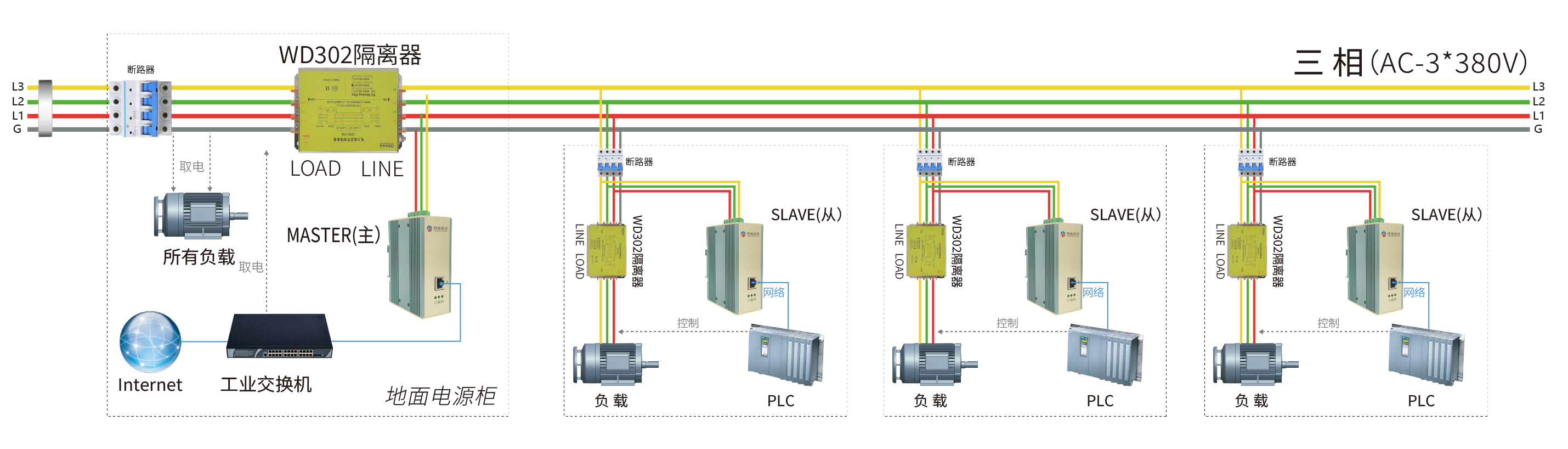

 1.8.2：三相电力环境

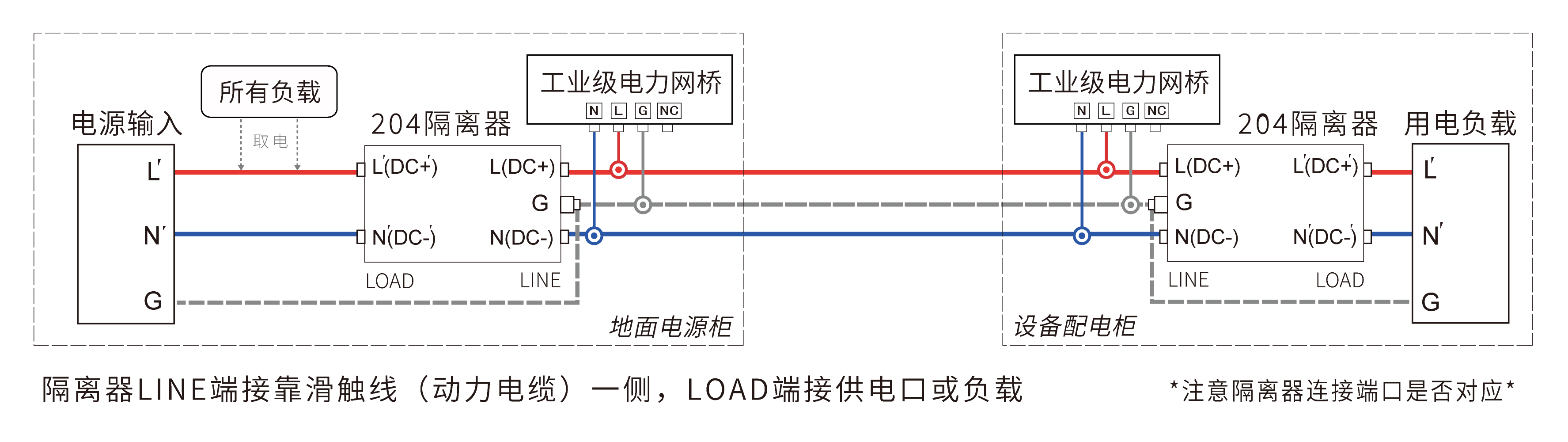

 1.8.3：WD204系列电力网桥专用隔离器接线

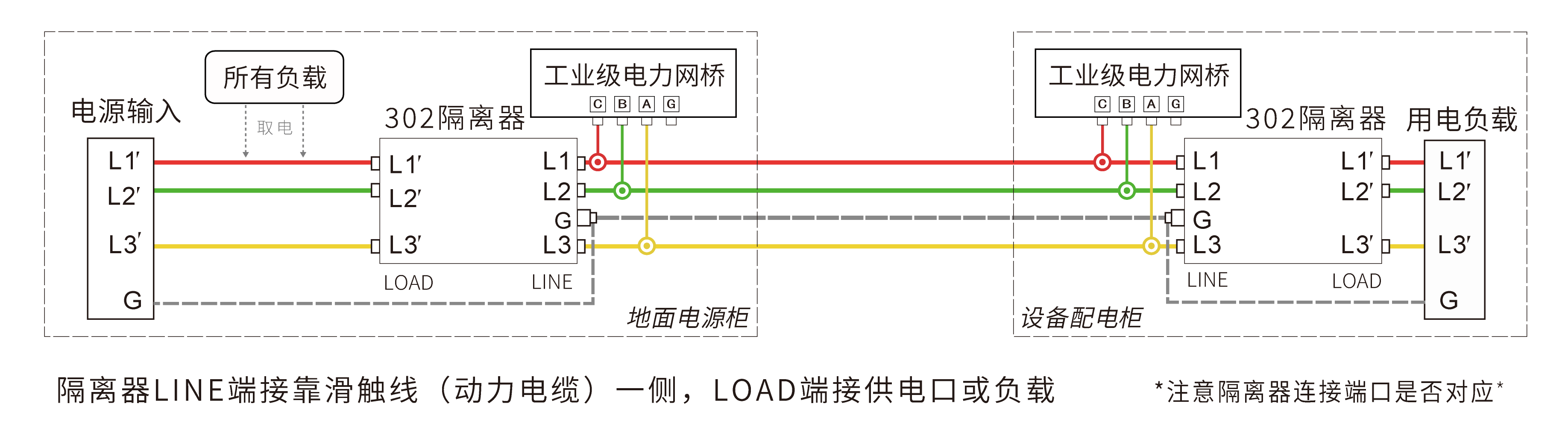

 1.8.4：WD302系列电力网桥专用隔离器接线

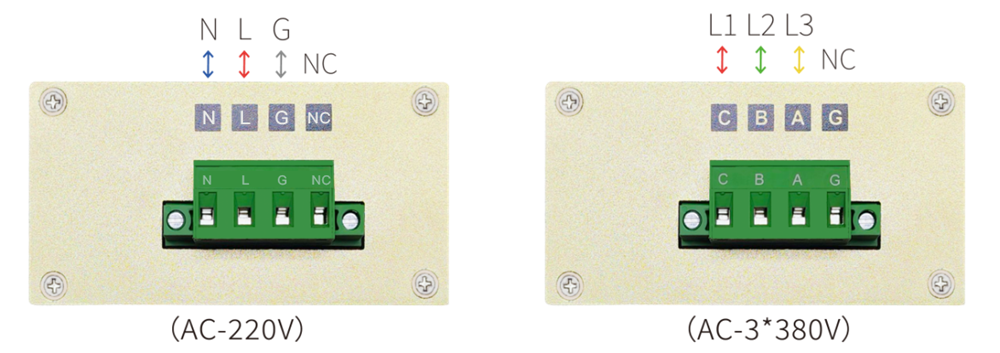

 1.8.5：工业级电力网桥端口接线
